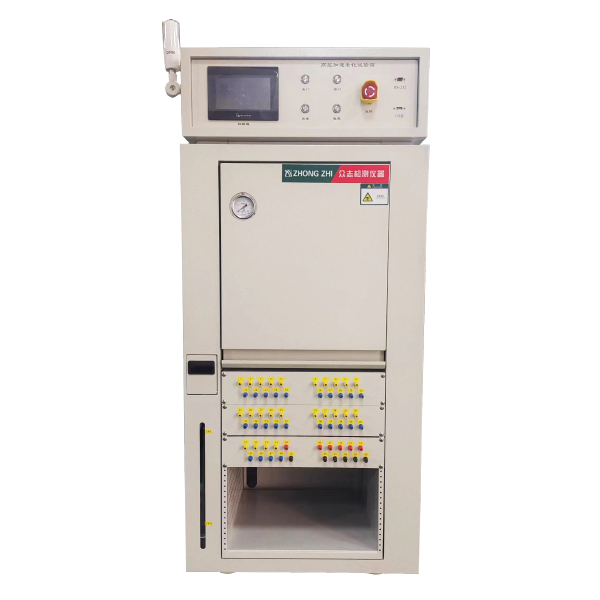

AEC-Q101-2021标准定义了器件满足车规最小应力测试的认证要求，并详细给予了认证的测试项目和参考测试条件，目的在于确定器件能够顺利获得指定的应力测试，其中包括加速应力测试，如HAST/UHAST/AC/H3TRB等。QY千亿检测仪器重点介绍QY千亿仪器符合车轨AEC-Q101-2021标准HAST高加速温度和湿度压力试验箱介绍！
一、试验目的
是为了评估车辆非密封封装器件在潮湿环境中的可靠性。顺利获得恶劣的温度、湿度和偏置条件，加速水分与外部保护材料或沿着车辆外部保护材料与金属导体之间的界面渗透， 分为uHAST高加速温湿度试验（ubias Highly Accelerated Stress Test）及bHAST温湿度偏压高加速应力测试（Bias Highly Accelerated Stress Test），其中bHAST测试为带电的高温高湿条件下的可靠性试验！
二、试验条件
TEST GROUP A – ACCELERATED ENVIRONMENT STRESS TESTS
|
编码 |
试验项目 |
缩写 |
试验标准 |
条件或说明 |
|
A2 |
高加速应力试验 |
HAST |
JESD22 A110 |
条件一：TA=130℃，85%RH，96H OR条件二：TA=110℃，85%RH，264H。 加反向偏置电压=80%额定电压，前后都要测试电气参数 |
|
A2Alt |
高温高湿 反向偏压 |
H3TRB |
JESD22 A101 |
TA=85℃，85%RH，1000H，反向偏压=80%额定击穿电压，前后都要测试电气参数 |
|
A3 |
无偏高加速应力试验 |
UHAST |
JESD22 A118 |
条件一：TA=130℃，85%RH，96H |
|
A3Alt |
高压釜 |
AC |
JESD22 A102 |
TA=121±2℃，100%RH ， 15psig,96H,前后都要测试电气参数 |
三、满足标准
●JESD22-A102E-2015 加速水汽抵抗性--无偏置高压蒸煮（PCT）
●JESD22-A110E.01-2021 高加速温湿度应力试验（HAST）（有偏置电压未饱和高压蒸汽）
●JESD22-A118B.01-2021 加速水汽抵抗性--无偏压 HAST（无偏置电压未饱和高压蒸汽）
●IEC60068-2-66:1994（GB/T 2423.40-2013）环境试验 第2 部分：试验方法 试验Cx：未饱和高压蒸汽恒定湿热
●IEC60749-4:2017（GB/T 4937.4-2012）半导体器件 机械和气候试验方法 第4 部分：强加速稳态湿热试验(HAST)
四、供电条件和电源
●AC220V单相R 、N +保护接地；电压允许波动范围10%；
●频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电；
●保护地线接地电阻小于4Ω；
●要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源；
五、温湿度范围
●温度范围：105℃～140℃
●湿度范围：65~100％R.H饱和蒸气湿度
六、压力范围
●显示相对大气压0～0.2 Mpa（0～2kgf/cm2）
七、控制精度
●温度分辨率：0.01℃ 时间：1min
●温度偏差：±1.0℃
●温度波动度：±0.5℃
●压力波动均匀度：±0.1Kg
●湿度分布均度：±3%RH
