1. 箱体结构

内箱材质：316#不锈钢4mm厚

外箱材质：冷轧钢板1.2mm厚喷塑  （喷粉烤漆颜色默认：RAL 7035)

保温材质：岩棉

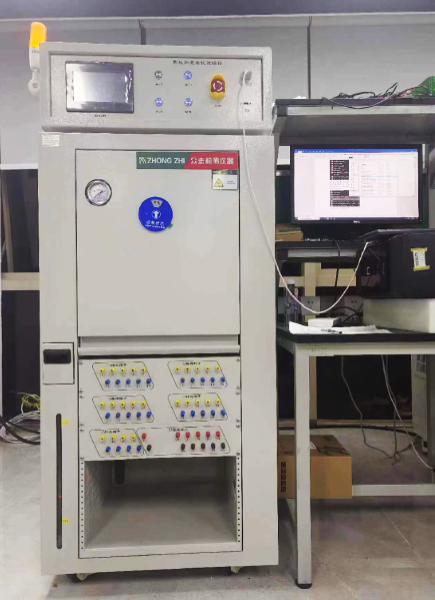

控制箱和测试箱为整体式，上下式结构

箱体底部安装移动脚轮和定位脚杯

试验箱门采用前后推拉的方式来实现开关门，电动式的卡箍锁紧装置保证门可靠的密封，安全等

2. 箱内加压方式

采用密闭空间加热水控制饱和水蒸气温度，控制试验空间压力

3. 控制面板

温度控制器、电源开关

4. 测试物料架

采用316#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块

5. 配电控制柜

总电源断路器、控制器、配电板、散热风机、超温保护器

6. 加热系统

采用钛管加热，永不生锈 P.I.D控制加热从而达到温度平衡

7. 补水系统

自制大水箱，水泵提升自动供水（可不停机陆续在试验）

8. 泄压方式

顺利获得改变箱内的温度（降温）来达到泄压的目的

9. 冷却方式

风冷

10. 压力显示方式

压力表显示及控制器数显压力

11.电气控制系统

11.1 控制器

精密控制器,精准控制温度湿度

11.2 控制器说明

7寸真彩色,LED背光显示屏幕

温度、湿度、设定(SV)，实际(PV)值直接显示；压力值只显示

中文/英文语言切换显示，真彩触摸式输入；

可显示执行程序号码、段次、剩余时间及循环次数,运转时间显示；

程序编辑以及图形曲线显示；

定值或程序动作状态显示；

故障自动提示，且有相应解决方法提示。

11.3 运行方式

定值方式/程式

11.4 设定方式

中文触摸式界面输入

11.5 显示分辨率

温度：0.01℃；湿度： 1%RH；时间： 1min;

11.6 温度输入

PT100型铂电阻

11.7 接线端子

标配20PCS接线端子

11.8 RS232

RS232的通讯方式，可与电脑进行通讯
